19" шкафы серии SZB SE

Шкаф обеспечивающий сохранность оборудования установленного в серверных.

Предлагается 28 габаритных моделей, в том числе 6 моделей в постоянной продаже со склада ZPAS. Расширенная система конфигурации: разное исполнение дверей, стенок и крыш, возможно линейное соединение шкафов, ввод кабелей в шкаф возможен с каждой стороны, конфигурирование шкафа с помощью простой системы кодирования. Возможно контролирование потока вентилирующего воздуха через использование соответствующего типа дверей, боковых стенок и системы вентиляционных панелей. Полный объём дополнительного оснащения, специального для серверных шкафов и типичного для телекоммуникационных шкафов. Возможность изготовление шкафов по индивидуальным заказам, согласно потребности клиента. Конфигуратор шкафа SZB SE Комплект поставки Шкафы в постоянной продаже со склада ZPAS - см. ЗДЕСЬ Другие модели шкафов - см. система кодирования Техническая информация Материал: Каркас сталь листовая 2,0 mm Стенки боковые сталь листовая 1,0 mm Дверь стальная сталь листовая 1,0 mm Дверь стеклянная стекло закаленное 6,0 mm Дверь стеклянная со стальными перфорированными боками стекло закаленное 6,0 mm сталь листовая 2,0 mm Профиля монтажные сталь листовая 2,0 mm Степень защиты: IP 20 согласно стандарта PN 92/E-08106 / EN 60 529 / IEC 529 (не относится к вводом со щеткой) Обработка поверхности: Каркас, крыша, боковые стенки, двери, цоколь - окрашены порошковой краской с крупной структурой, цвета RAL 7035 или 9005. Применение других цветов по согласованию. Монтажные профиля - алюцинк. Консоли - оцинкованы. Допустимая нагрузка шкафа: Тип основания Максимальный разрешённый вес оснащения установленного в шкафу ножки 600 кг ролики тип 300 500 кг цоколь 800 кг		Шкаф серверный SZB SE 42 U, 800x1000 мм, цвет RAL 9005 Номер по каталогу: WZ-SZBSE-005-5711-13-7111-1-161 Шкаф серверный SZB SE 42 U, 600x1000 мм, цвет RAL 9005 Номер по каталогу: WZ-SZBSE-006-5711-13-7111-1-161 Шкаф серверный SZB SE 42 U, 600x1000 мм, цвет RAL 9005 Номер по каталогу: WZ-SZBSE-006-4622-13-7111-1-161

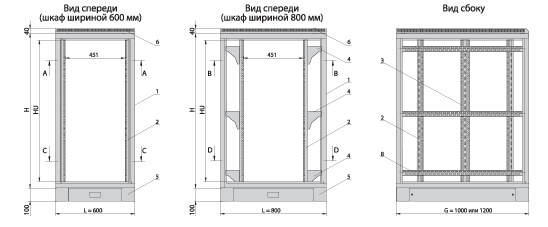

КОНСТРУКЦИЯ 1. Каркас шкафа 2. Профиль монтажный 3. Профиль монтажный центральный 4. Консоль 5. Цоколь со стабилизатором 6. Крыша 7. Шина заземления 8. Профиль поперечный 9. Заглушка выламываемая, боковая 10. Заглушка выламываемая, задняя Размеры [мм] G G1 1000 210 1200 380 Примечания: Шкаф на рисунке показан без стенок и дверей. В верхней плите (опционально в крыше) шкафа находятся такие же отверстия, как в нижней плите. Отверстия можно снабдить разного рода заглушками. Отверстия 380 х 40 и 380 x 50 мм фабрично закрыты выламываемыми заглушками.
Сводная таблица моделей <><><><><><><><><><><> Общая ширина L [мм] Общая глубина G [мм] Номер модели 800 1000 1 3 5 7 9 11 13 1200 21 23 25 27 29 31 33 600 1000 2 4 6 8 10 12 14 1200 22 24 26 28 30 32 34 Полезная высота шкафа HU [U = 44,45 мм] 47 U 45 U 42 U 39 U 36 U 33 U 24 U Высота каркаса H [мм] 2183 2096 1963 1830 1696 1563 1163

НОМЕР ПО КАТАЛОГУ ШКАФА SZB SE

WZ-SZBSE - XXX - X XXX - XX - XXXX - X-XXX - номер модели шкафа серии SZB SE в стандартной конфигурации

XXX - Номер модели:
Отражает внешние размеры шкафов (см.сводную таблицу моделей). Однозначные и двузначные номера следует снабжать лидирующими нулями.

X- Тип передней двери:
0 - без двери
1 - стальная дверь
2 - стальная дверь c перфорацией типа А
3 - стеклянная дверь
4 - стеклянная дверь c перфорированными металлическими боками и трёхточечным замком с поворотной ручкой
5 - стальная дверь c перфорацией типа С и трехточечным замком с поворотной ручкой (только к шкафам высотой 42U, 45U, 47U)
6 - стальная дверь c перфорацией типа В и трехточечным замком с поворотной ручкой

X - Тип задней двери или задней стенки:
0 - без двери или стенки
1 - стальная дверь
2 - укороченная стальная дверь + панель высотой 3U*
3 - укороченная стальная дверь + 2 панели высотой 3U*
4 - стальная дверь с перфорацией типа А
5 - укороченная стальная дверь с перфорацией типа А + панель высотой 3U*
6 - укороченная стальная дверь с перфорацией + 2 панели высотой 3U*
A - стальная стенка
B - укороченная стальная стенка + панель высотой 3U*
C - укороченная стальная стенка + 2 панели высотой 3U*
D - стальная стенка с перфорацией
E - укороченная стальная стенка с перфорацией + панель высотой 3U*
F - укороченная стальная стенка с перфорацией + 2 панели высотой 3U*
G - стальная стенка с перфорацией типа С (только к шкафам высотой 42U, 45U, 47U)
H - укороченная стальная стенка с перфорацией типа С + панель высотой 3U* (только к шкафам высотой 45U)
J - стальная стенка с перфорацией типа В

*) Фальшпанель высотой 3U со щёточным вводом


XХ - Тип боковой стенкии (левая и правая):
0 - без стенки
1 - стальная стенка
2 - стальная стенка с перфорацией типа А


ХХ - Тип крыши:
1 - сплошная крыша
2 - крыша с отверстием под заглушку

X - Тип основания:
0 - без основания
1 - ножки
2 - ролики тип 300
3 - цоколь высотой 100мм
4 - цоколь высотой 200мм

XXXX - Конфигурация боковых панелей цоколя:
Первая цифра обозначает тип передней панели цоколя, вторая - задней, третья - левой, четвертая - правой. Четыре нуля обозначают шкаф без цоколя.

	Для цоколя высотой 100 мм	Для цоколя высотой 200 мм
1 - сплошная
2 - с перфорацией
3 - с двойной перфорацией
4 - с щеточным кабельным вводом
5 - с двумя щеточными кабельными вводами
6 - с щеточным кабельным вводом и перфорацией 7 - с выдвижной опорной рамой (только как передняя стенка цоколей 100мм)

Примечание:
В комплект поставки каждого шкафа SZB входят четыре монтажных профиля, шина заземления, а также кабели заземления для дверей, панелей и крыши.

X - Тип и расположение монтажных профилей внутри шкафа:
1 - две пары монтажных профилей 19" и одна пара центрального монтажного профиля
2 - две пары монтажных профилей 19"
3 - две пары монтажных уголков 19"

XXX - Цвет шкафа:
011 - RAL 7035
161 - RAL 9005


Примечание:
В комплект поставки каждого шкафа SZB SE, кроме перечисленных в номере по каталогу элементов, входит 6 монтажных профилей, шина заземления, а также кабели заземления для дверей и стенок.
Заглушки для верхней и нижней плит и для крыши, а также другое дополнительное оборудование для шкафов заказывается отдельно.

СПОСОБ ЗАКАЗА ШКАФА SZB SE
1. При заказе шкафа серии SZB SE в стандартной конфигурации необходимо указать номер модели покаталогу, определяющий внешние размеры, тип двери, боковых стенок, крыши и основания, расположение монтажных профилей или уголков, а также цвет шкафа.
2. Далее необходимо указать номера покаталогу дополнительного оснащения и аксессуаров, которые не входят в перечень элементов стандартной конфигурации (полки, панели, силовые панели, вентиляционные панели и прочее). Дополнительное оснащние и аксессуары поставляются в отдельной упаковке в комплекте с крепежным набором, либо устанавливаются в шкафах по индивидуальному заказу.
