Настенные электрические шкафы серии SWN

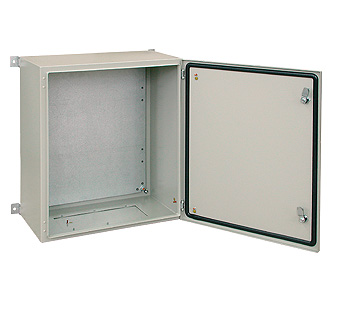

Щелкните здесь, чтобы увеличить фотографию.

Компактные настенные шкафы предназначены для установки электрооборудования требующего защиты от пыли и влаги.

Стандартно устанавливаются внутри помещений.

Производится 20 габаритных вариантов , в соответствии со сводной таблицей изделий.

Сводная таблица

Ширина

[мм]

Глубина

[мм]

Высота [мм]

300

400

500

600

800

1000

Каталожные номеры стандартных моделей шкафов SWN

200

115

2285-1-3-1

---

300

150

2285-1-3-2

---

210

---

2285-1-3-3

---

400

150

---

210

2285-1-3-4

2285-1-3-5

2285-1-3-6

---

250

---

2285-1-3-7

---

300

---

2285-1-3-8

2285-1-3-9

---

500

210

---

2285-1-3-10

---

250

---

2285-1-3-11

---

2285-1-3-12

---

300

---

2285-1-3-13

---

600

250

---

---

300

---

2285-1-3-18

---

800

300

---

2285-1-3-19

2285-1-3-20

Примечание:

Чтобы посмотреть подробное описание данной модели шкафа, щелкни на соответствующем каталожном номере в сводной таблице.

Технические данные

Тип элемента

Материал

сталь листовая

Wykoсczenie powierzchni

Корпус

1,25 мм или 1,5 мм
зависимости от модели

Эпоксидно-полиэстровая порошковая краска, цвет RAL 7035, предназначена для использования в помещениях.

По индивидуальному заказу существует возможность применения краски, устойчивой к воздействию условий внешней среды и подложки с полицинку.

Дверь

Заглушка
(панель кабельного ввода)

1,5 мм

Монтажная плита

2,0 мм

алюцинк

Степень защиты согласно стандарту PN-92/E-08106 / EN 60 529 / IEC 529:

IP 65

Описание конструкции

Корпус

-	Корпус состоит из стальной герметично сваренной конструкции. Максимально увеличенное входное отверстие дает возможность применения большей монтажной панели, что увеличивает полезное рабочее пространство.
-	Многократно загнутые желобки препятствуют попаданию грязи и воды во внутрь шкафа даже при открытых дверях.
-	В дне корпуса находится отверстие под кабельный ввод. Величина отверстия зависит от размеров шкафа.
-	Внутри корпуса размещены стержни с резьбой , используемые для крепления монтажной панели.
-	На задней стенке корпуса находятся отверстия для крепления шкафа непосредственно на стенку или при помощи крепежных элементов.

Дверь

Все модели шкафа имеют одну дверь.

В зависимости от высоты дверей используется один или два замка без ручки:

-	шкафы высотой до 400 мм – один замок посередине двери;
-	шкафы высотой од 500 до 1000 мм – два замки.

К дверям крепятся петли, количество зависит от модели: высота од 300 до 600 мм – две петли; высота од 800 до 1000 мм – три петли.

На внутренней стороне дверей находятся уплотнитель горячего литья и стержень для крепления кабеля заземления.

Возможность легкого изменение направления открытия дверей.

Максимальный угол открытия: 120°.

Монтажная панель

-	Крепится к задней стенке корпуса.
-	В шкафах высотой до 600 мм используется плоская монтажная панель, в шкафах высотой 800 и 1000 мм – монтажная панель с загнутыми краями, которые увеличивают жесткость панели.
-	В панели предусмотрены отверстия для крепления шины заземления.

Заглушка – панель кабельного ввода

-	Крепится с помощью само резов к отверстию на дне шкафа.
-	Имеет уплотнитель горячего литья и стержень для крепления кабеля заземления.
-	Существует возможность изготовления на заказ панели кабельного ввода с отверстиями размерами в соответствии с документацией клиента.

Заземление и экранирование

-	Двери шкафа и заглушка имеют стержни с резьбой для крепления кабелей заземления.
-	Как дополнительное оснащение поставляются шина заземления и шина экранирования (для установки на монтажной плите), а также кабеля заземления.
